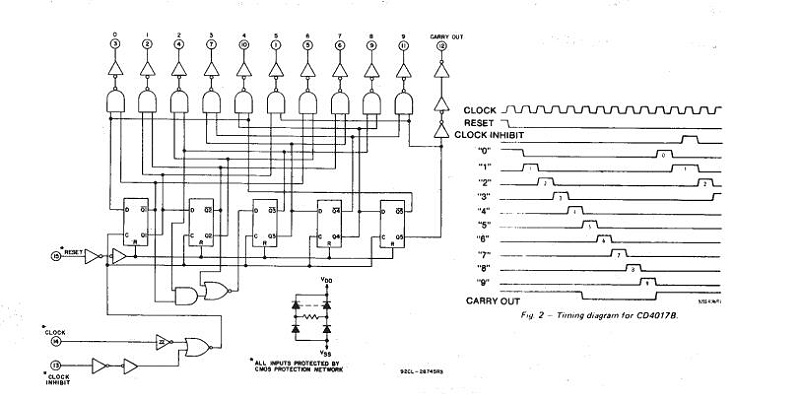

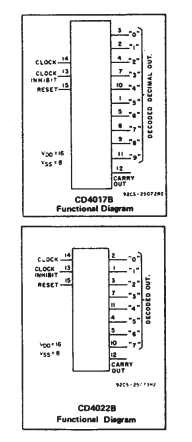

CD4017B和CD4022B是5級和4級Johnson計數器芯片，分別具有10和8個解碼輸出。輸入包括CLOCK、RESET和CLOCK INHIBIT信號。時鍾輸入電路中的施密特觸發器動作提供脈衝整形，允許無限的時鍾輸入脈衝上升和下降時間。

如果CLOCK INHIBIT信號為低電平，則這些計數器在正時鍾信號轉換時提前一個計數。當CLOCK INHIBIT信號為高電平時，通過時鍾線的計數器前進被禁止。高RESET信號將計數器清零。

可以使用Johnson計數器配置可實現高速操作、2輸入解碼門控和無尖峰解碼輸出。提供防鎖定門控，從而確保正確的計數順序。

解碼輸出通常為低電平，僅在其各自的解碼時隙變為高電平。每個解碼輸出在一個完整的時鍾周期內保持高電平。

在CD4017B中，每10個時鍾輸入周期或在CD4022B中每8個時鍾輸入周期完成一個CARRY-OUT信號，用於為多器件計數鏈中的後續器件提供紋波時鍾。

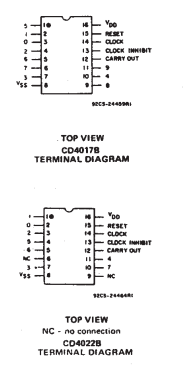

後綴為F3A的是16引腳密封雙列直插陶瓷封裝、

後綴為E的是16引腳雙列直插塑料封裝。

後綴為NSR的是16引腳小外形封裝。

後綴為PW和PWR的是16引腳薄型收縮小外形封裝。

後綴為M和M96的則采用16引腳小外形封裝。
